用途及特点:
防腐层缺陷点***和绝缘性能评估查找管道搭接点,诊断阴极保护系统故障，重要管道防腐层的定期检测和安全评价，长输油气管线的路径定位和深度测量，各类新铺设管道的防腐层施工质量验收，可同时进行电流梯度和数字ACVG测量，现场实时显示管道电流曲线、ACVG曲线，高清彩色显示、大功率发射、双电源供电，***3Hz***频电流测量，兼容4Hz信号，接收机可存储多达2000组检测数据，PDM埋地管道防腐层检测系统。

 简介

SDM防腐层检测系统用于在非开挖条件下，采用交变电流梯度法和ACVG测量技术，对埋地管道防腐层进行绝缘性能评估和缺陷点定位。应用PDM可及时发现并修复管道的防腐层缺陷，***腐蚀泄漏隐患，***管道安全运行。
SDM检测仪通过GPS自动测量点距。能够传输并存储检测数据，结合天津嘉信公司研发的埋地管道防腐层检测数据处理软件ESTEC xp (原GDFFW)，能够计算绝缘电阻Rg以及自动生成检测报告，实现了管道防腐层检测内外业一体化，节省了数据分析时间，***提高了防腐层检测效率。
现场测绘功能
SDM接收机在现场电流测量数据的同时，实时绘制电流曲线图，帮助检测人员进行现场分析，及时发现缺陷点，
快速定位破损点。
在进行A字架测量时，接收机亦可现场显示ACVG曲线图，直观地反映跨步电压变化，便于现场快速发现及***防腐层缺陷点。

技术参数
SDM发射机
输出信号：混频电流信号
输出方式：直连方式输出，自动阻抗匹配
输出频率：单频信号/双频信号/三频信号
兼容同类产品频率
输出功率：为150W
输出电流：为3A
电 源：100-240V交流电源
12-60V直流电源
20-60V阴保整流电源
尺 寸: 48×43×29cm
重 量：12Kg
工作温度：-20℃—+50℃
防水标准：IP54
质量标准：CE,FCC PDM接收机
测量精度：定位及测深≤±2.5%
电流测量≤±2.5%
缺陷点定位≤±5cm
测深范围：0—20m
彩屏显示：电流强度，电流方向，埋深，电距，电流曲线，跨步电压曲线，缺陷点方向，信号强度%，导向指针，管线左右方向，接收模式，扬声器音量，电池电量等
软件升级：免费升级至***版本
显示屏： TFT真彩显示屏
电 源：充电电池，碱性电池
重 量：3.2Kg
工作温度：-20℃—+50℃
防水标准：IP54
质量标准：CE,FCC
标准配置

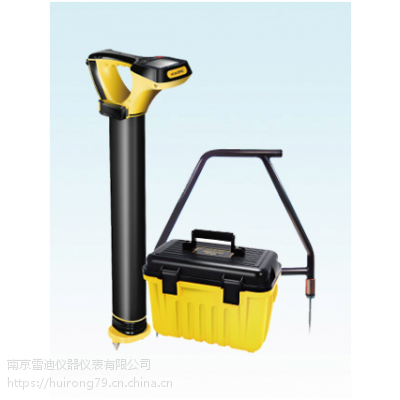

SDM发射机，PDM接收机，A字架，ESTEC xp 8.0数据处理系统，信号输出线，接地棒，交、直流电源线，USB数据线，接收机充电器，HOLUX GPS接收机。
可选配置
SDM_REDBOX数据终端，24V发射机充电电池组，专用充电器。
